簡易型ICT活用工事の3次元出来形管理等の施工管理をTS出来形で行う方法です。

基本設計データは、EX-TREND武蔵やデキスパート（TS出来形サポートツール）など、業界で普及しているソフトウェアで作成可能です。

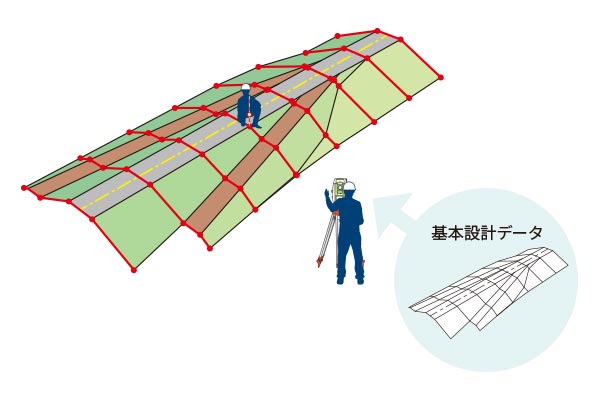

TS出来形ソフトウェア（現場端末）と接続したTSで、管理断面を計測します。
計測したXMLデータをソフトウェアに読み込み、帳票を出力します。

管理断面は「土木工事施工管理基準及び規格値（案）」に記載された測定基準・測定箇所・規格値に従って決定します。

「工事完成図書の電子納品等要領」に従って、施工管理データ（XMLファイル）をOTHRSフォルダに格納します。

簡易型ICT活用工事の3次元出来形管理等の施工管理をGNSS測量機（VRS方式）による断面管理で行う方法です。

GNSS測量機（VRS方式）とは？
ネットワーク型RTK法（VRS方式）により、1人で計測が可能なGNSS測量機器です。計測地点にポールに取り付けたGNSS測量機を立てるだけで計測できます。
「GNSSローバー」とも呼ばれます。

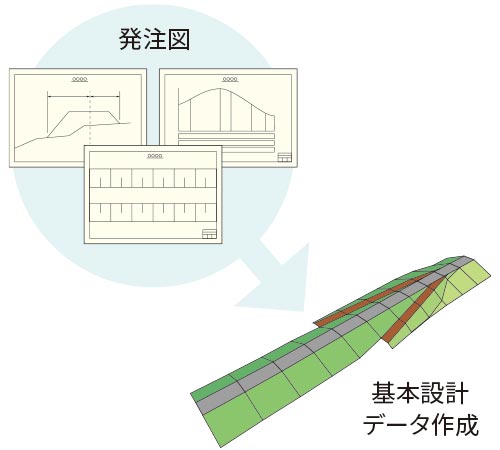

発注図を基に、基本設計データ（3次元データ）を作成します。
このデータはGNSS測量機のコントローラーに読み込み、出来形計測に使用します。

基本設計データは、EX-TREND武蔵やデキスパート（TS出来形サポートツール）など、業界で普及しているソフトウェアで作成可能です。

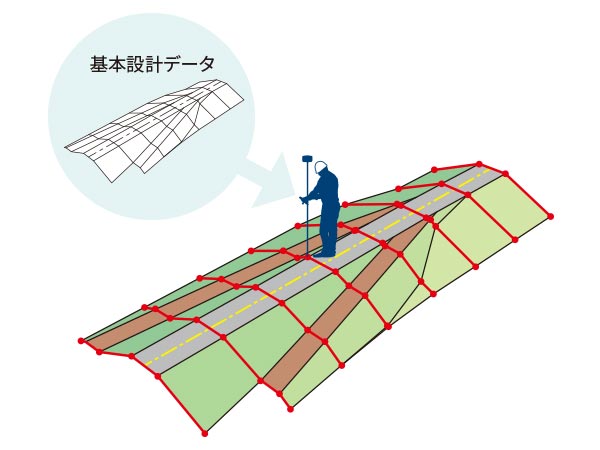

出来形管理用ソフトウェア（現場端末）と接続したGNSSで、管理断面を計測します。
計測したXMLデータをTS出来形ソフトウェアに読み込み、帳票を出力します。

管理断面は「土木工事施工管理基準及び規格値（案）」に記載された測定基準・測定箇所・規格値に従って決定します。

「工事完成図書の電子納品等要領」に従って、施工管理データ（XMLファイル）をOTHRSフォルダに格納します。

簡易型ICT活用工事の3次元出来形管理等の施工管理をTS（ノンプリズム方式）による面管理で行う方法です。
簡易型ICT活用工事に、3次元起工測量を追加した場合に選択できます。

TS（ノンプリズム方式）とは？
プリズムを使用せず、TSから照射したレーザー光の反射で距離を計測する測量方法。
プリズムを立てる必要が無いため手元が不要で、1人で計測できることが特徴です。

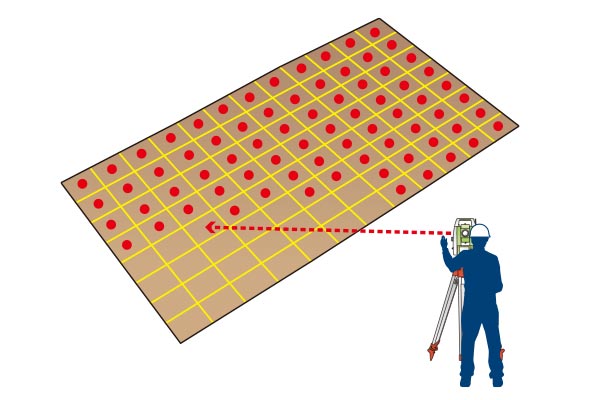

TS（ノンプリズム方式）で施工範囲の50cmメッシュを計測し、起工測量を行います。

TS（ノンプリズム方式）は1人で測量できますが、50cmメッシュ計測は点数も多く時間のかかる作業です。
そのためCSSでは、3次元起工測量・出来形測量の外注を推奨しています。

発注図を基に、3次元設計データを作成します。
このデータは、出来形帳票（ヒートマップ）作成に使用します。

3次元設計データは、EX-TREND武蔵やSiTECH 3Dなど、業界で普及しているソフトウェアで作成可能です。

起工測量と同じ要領で50cmメッシュを計測し、出来形計測を行います。
計測したデータを出来形帳票（ヒートマップ）作成ソフトウェアに読み込み、帳票を出力します。

「土木工事施工管理基準及び規定値（案）」に記載された測定基準・測定箇所・規格値に従って評価します。

「工事完成図書の電子納品等要領」に従って、作成した電子納品成果をICONフォルダに格納します。

断面管理と違い、通常のICT活用工事により近い形の成果品を納品します。
